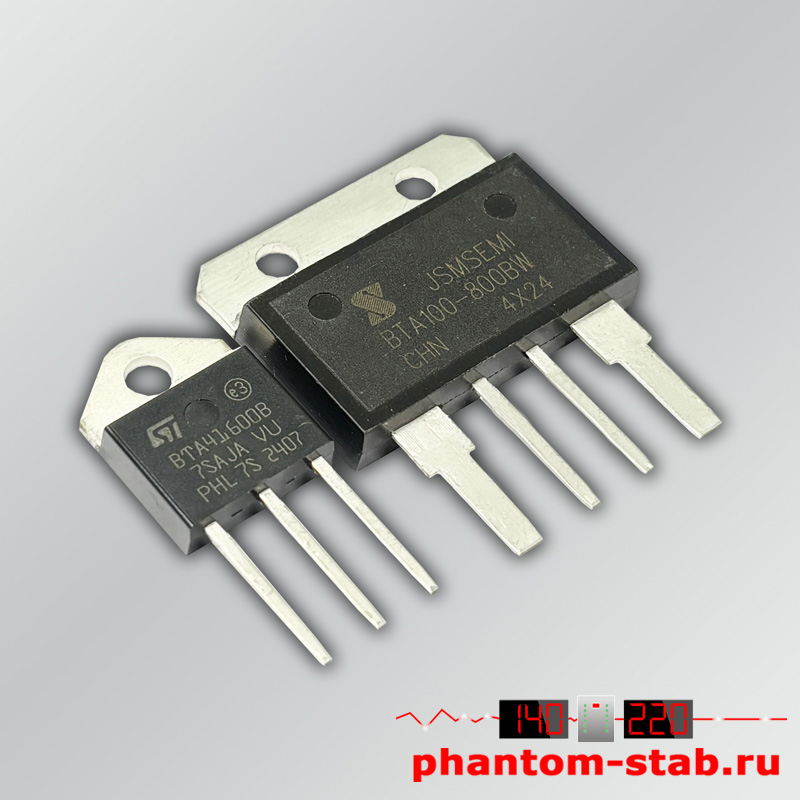

Симистор BTA100-800BW JSMSEMI

Симистор BTA100-800BW - мощный симисторный полупроводник на 100А (триак) JSMSEMI для управления нагрузками с током потребления до 100 Ампер (max 22кВт при напряжении 220В). На мощностях более 12 кВт нужен дополнительный теплоотвод . Может применяться как силовой элемент для регулятора мощности типа РМ-2, РМ-2 new, РМ-2н new, РМ-2 Pro, представленных в данном разделе.

Краткие технические характеристики BTA100-800BW

• Максимальное среднее значение тока в открытом состоянии - 100 Ампер
• Максимальный кратковременный импульсный ток в откр. сост. - 1000 А
• Номинальное рабочее напряжение в открытом состоянии - 220 Вольт
• Максимальное напряжение в закрытом состоянии (обратное Uобр.) - 800 В
• Скорость открытия (срабатывания) выхода - 0,000002 сек
• Температура эксплуатации -  - 40 ...+125°С
• Тип корпуса - ТО-3Т

Подробнее - смотрите во вкладке "характеристики".

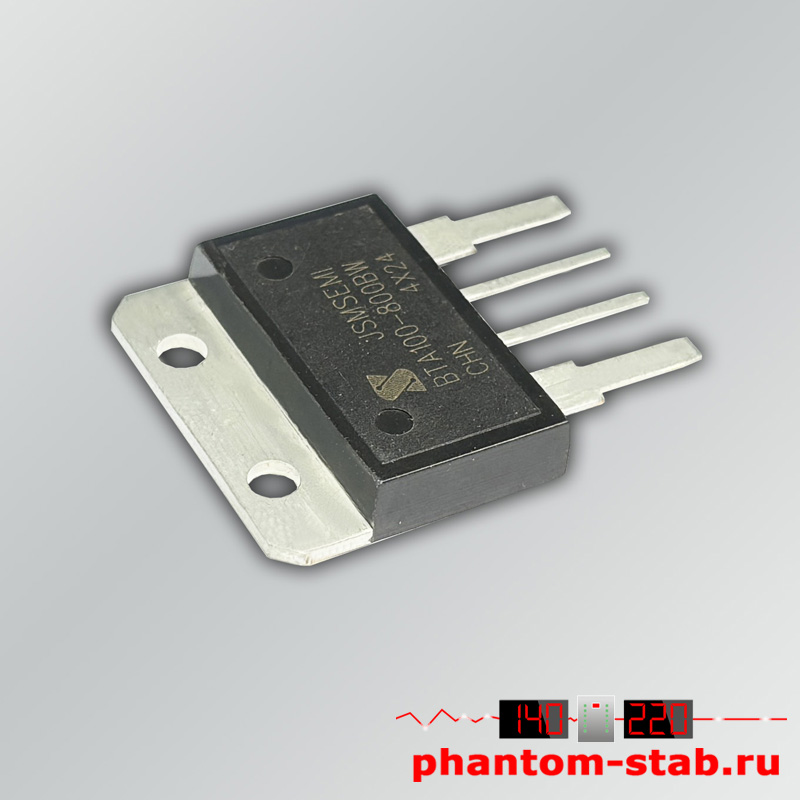

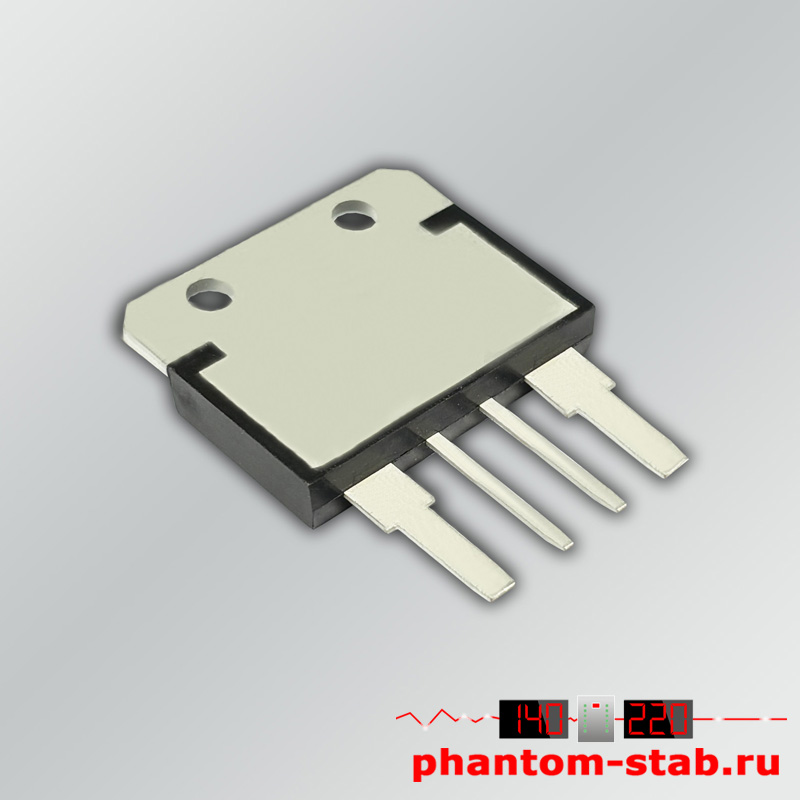

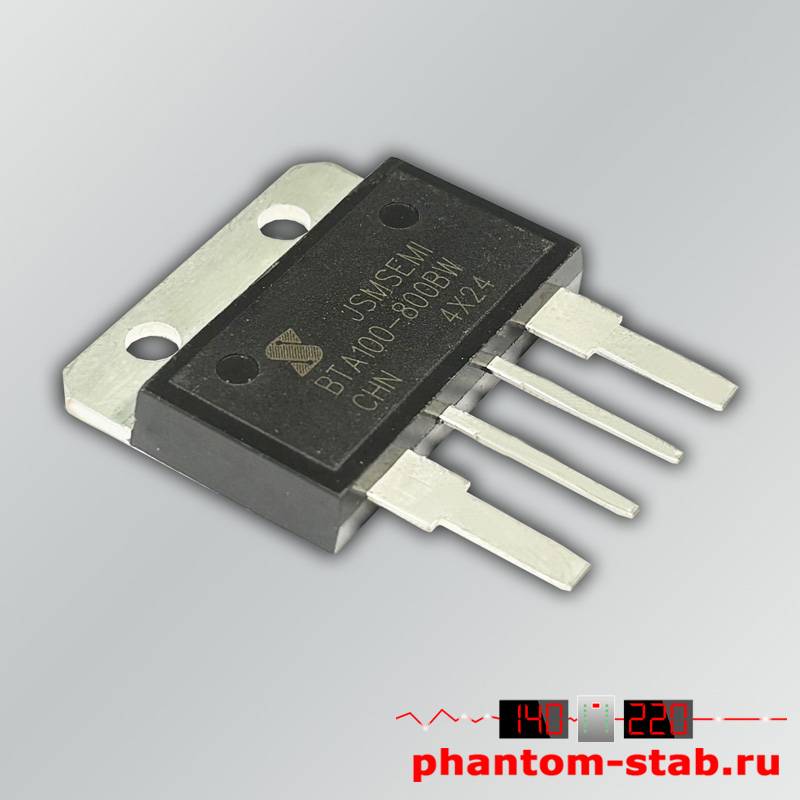

BTA100-800BW имеет два силовых вывода подключения - А1 (крайний левый) и А2 (крайний правый) и один управляющий - G (второй справа). Второй вывод слева - технологический отвод, в электрической схеме подключения не задействован. Наиболее надежный метод подключения к выводам (особенно А1 и А2) - это пайка. Может монтироваться так, чтобы проводить ток - как от катода к аноду, так и наоборот. Корпус симистора крепится к выбранному радиатору охлаждения с соответствующей площадью рассеивания тепловой энергии для заданной мощности нагрузки. Для максимального коэффициента передачи тепловой энергии обязательно использование термопасты (например КПТ-8). Нужные материалы для монтажа симистора BTA100 (радиатор, термопаста, клеммник, винты, провод) - вы можете выбрать и купить на нашем сайте в разделе - "запчасти и комплектующие".

Симистор BTA100 может как впаиваться в специальную плату, так и может осуществляться прямая пайка силовых и управляющих проводов к его ножкам. Рекомендуем производить подключение через промежуточную колодку, как на готовых симисторных блоках типа SR3280 (SR2032 и SR2025). К регулятору мощности типа РМ-2н подключение производится проводом 0,5 - 1,0 кв.мм, а к ТЭНу или другому электропотребителю - от 4,0 до 10,0 кв.мм.

При подключении управляющих и измерительных проводов на входе и выходе симистора BTA100-800BW JSMSEMI к симисторным регуляторам мощности - Обратите внимание!!! - что у РМ-2, РМ-2 new и РМ-2н подключение одинаковое: кл.1 - А2, кл.2 - G, кл.4 - А1, а в модификациях РМ-2м, РМ-2 Pro - схемы подключения отличаются.

Как купить симистор BTA100-800BW

На нашем сайте вы можете выбрать, заказать и купить с доставкой симистор BTA100-800BW на 100 Ампер, а также радиаторы охлаждения и расходные материалы для его крепления и электромонтажа. Также, на сайте, вы можете посмотреть примеры готовых силовых блоков (типа SR3280) на фото с использованием данного симистора и получить схемы подключения выводов готового симисторного модуля к регуляторам-стабилизаторам мощности типа РМ-2н. Консультации по комплектации можно получить по телефону и через чат WhatsApp или Telegram (+7 985 471-81-47).

Для покупки можно использовать как оформление через корзину (регистрация на сайте не обязательна), так и форму для упрощенного быстрого заказа - "Купить в 1 клик" - здесь надо ввести только: свое имя, телефон и адрес электронной почты.
